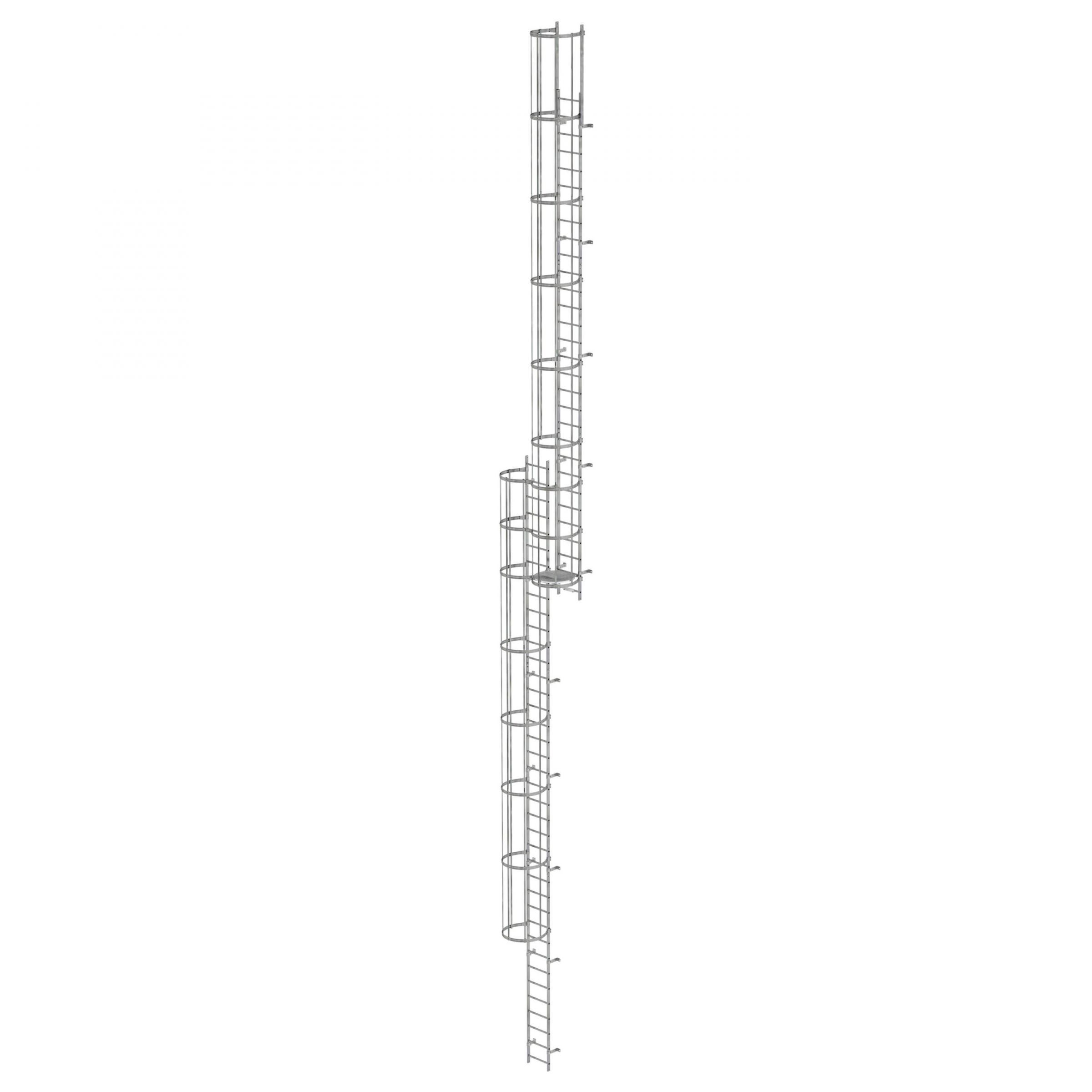

MUNK ortsfeste Steigleitern Stahl verzinkt, 16,80m SH PG2

Art. Nr.: G520260

4.422,55 € * UVP 7.382,76 €
4.289,87 € - 3% Rabatt bei Vorkasse

Steighöhe bis 18,76m

Auswahl zurücksetzen Stahl verzinkt, 16,80m Steighöhe Personengruppe 2

Sofort lieferbar

Bauart-geprüft; entsprechend europäischer Norm DIN EN ISO 14122-4, resp. DIN 18799-1, resp. DIN 14094-1, Arbeitsstättenrichtlinie ASR A 1.8, DGUV Information 208-032 (bisher BGI/GUV-I 5189) und geltenden Unfallverhütungsvorschriften.

Steigleitern sind immer dann Ihre passende Steigtechniklösung, wenn Gebäude, Anlagen oder Maschinen einen dauerhaften Zugang erfordern. Steigleitern sind robust, langlebig, effizient und erlauben einen sicheren Auf- und Abstieg, auch bei großen Höhen. Komfortable Podeste gestatten Ruhepausen und den einfachen Umstieg bei versetzt angebrachten Steigleitern. Ein umfangreiches Zubehörsortiment deckt die vielfältigsten Anforderungen ab, die die baulichen Gegebenheiten mitunter verlangen. Das optimierte Montagesystem der GÜNZBURGER STEIGTECHNIK ermöglicht es jetzt, selbst komplexe, mehrzügige Anlagen mit bis zu 30 Prozent Zeitersparnis zu montieren. Eine neue und hochstabile Befestigungstechnik des wichtigen Rückenschutzes ist die moderne Antwort auf gestiegene Anforderungen in punkto Wirtschaftlichkeit. Steigleitern planen wir in enger Abstimmung mit dem Auftraggeber, je nach Einsatzort und -zweck. Denn gute Projektierung ist die halbe Steigtechniklösung.

Hinweis

Je nach Gegebenheit und Einsatzzweck sind für die Ausführung von Steigleitern unterschiedliche Normen gültig. Die Steigleitern der GÜNZBURGER STEIGTECHNIK entsprechen diesen Normen:

DIN 18799-1: Ortsfeste Steigleitern an baulichen Anlagen:
Geltungsbereich: an Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten besondere Vorschriften, bitte senden Sie uns Ihre Anfrage.

DIN 14094-1: Notleiteranlagen:
Geltungsbereich: Notleiteranlagen sind bauliche Anlagen über die Menschen im Gefahrenfall gerettet werden können. Sie sollten grundsätzlich auch eine Selbstrettung ermöglichen.

Sicherheit:
Tragfähigkeit des Untergrunds, sowie geeignete Schrauben/Dübel sind durch Sachverständigen zu prüfen.

Einsatzbereich:
An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften - bitte senden Sie uns Ihre Anfrage.

Planung und Benutzung:
Die Höhe der einzelnen Leiternzüge sowie Abstände von Ruhebühnen erfolgt unter Berücksichtigung bestimmter Personengruppen (1 bzw. 2) hinsichtlich der Erfahrung in Benutzung von Steigleiteranlagen.

1) Personen mit Erfahrung in der Benutzung von Steigleiteranlagen (z.B. Antennenbauer), nach DIN 18799-1 Personenkreis C
2) Personen ohne Erfahrung in der Benutzung von Steigleiteranlagen (z.B. Privatpersonen), nach DIN 18799-1 Personenkreis A+B

Bitte beachten:

  • Über 3 m Absturzhöhe muss, soweit baulich möglich, ein Rückenschutz vorhanden sein
  • Über 10 m Absturzhöhe ist die Steigleiter versetzt auszuführen. Die maximale Länge eines Leiterzuges darf 10 m nicht überschreiten
  • Ausnahme: Ist aus baulichen Gründen eine Versetzung nicht möglich, so kann die Leiter auch über 10 m hinaus einzügig ausgeführt werden. In diesem Fall ist die Umsteigeplattform durch ein klappbares Ruhepodest (Bestell-Nr. 61960 / 62960 / 63960 / 68960) zu ersetzen
  • Für seitliche Überstiege müssen die Leiternteile höher geführt werden
  • An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte Geländer empfehlenswert, siehe DIN EN ISO 14122-4 (Ausstiegsgeländer Bestell-Nr. 60981)
  • Wenn die Spaltgröße am Ausstieg größer 75 mm ist, Ausstiegstritt Bestell-Nr. 62966 ff mitbestellen
  • Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 63502 empfehlenswert

Steigleitern erhalten Sie bei uns in verschiedenen Materialausführungen passend zum Einsatzzweck:

Material Sprossen Leiterbreite Holmhöhe Merkmale Einsatzbereich
Aluminium eloxiert 30x30 mm geriffelt 520mm 60mm robust und edel in der Optik Architektur und für alle anspruchsvollen Anwendungen
Aluminium blank 30x30 mm geriffelt 520mm 60mm kostengünstig, leicht und universell alle Innenbereiche und bedingt im Außenbereich
Stahl verzinkt 30mm Lochsprossen 520mm 60mm sehr robust und widerstandsfähig Industrie und bauliche Anlagen
Edelstahl 30mm Lochsprossen 520mm 60mm langlebig und beständig Hygenie-, Chemie, Lebensmittelbereich; Industrie und Architektur

Günzburger 15 Jahre GarantieMade in Germany Aufbau und Verwendungsanleitung Layher Uni Leicht P2

bis maximal 10 m Steighöhe
Steighöhe bis (m) 4,76 5,60 6,44 7,28 8,40 9,52
Leiternlänge (m) inkl. Ausstiegsholm 5,96 6,80 7,64 8,48 9,60 10,72
Leiternteil 1,96m 1 - - - - 2
Leiternteil 2,80m 1 2 1 - 3 2
Leiternteil 3,64m - - 1 2 - -
Ausstiegsholm, einseitig 2 2 2 2 2 2
Maueranker, starr, Abstand 200 mm 6 8 8 8 10 12
Rückenschutzbügel, Ø 700 mm 3 4 5 5 6 7
Rückenschutzstrebe, 3000 mm lang 5 7 10 10 12 15
Steigleiternverbinder 2 2 2 2 4 6
Aluminium eloxiert
Artikelnummer 500100 500105 500110 500115 500120 500125
Aluminium blank
Artikelnummer 510100 510105 510110 510115 510120 510125
Stahl verzinkt
Artikelnummer 520100 520105 520110 520115 520120 520125
Edelstahl (1,4571)
Artikelnummer 530100 530105 530110 530115 530120 530125



ab 10 m Steighöhe
bei Personengruppe 1) - die maximale Höhe der einzelnen Leiternabschnitte beträgt 10 m
Steighöhe bis (m) 10,64 11,76 12,60 13,44 14,28 15,12 15,96 17,08 17,92 18,76
Leiternlänge (m) inkl. Ausstiegsholm 11,84 12,96 13,80 14,64 15,48 16,32 17,16 18,28 19,12 19,96
Leiternteil 1,96m - 2 1 - - - - - - -
Leiternteil 2,80m 2 1 2 3 2 1 - 3 2 1
Leiternteil 3,64m 2 2 2 2 3 4 5 3 4 5
Ausstiegsholm, einseitig 2 2 2 2 2 2 2 2 2 2
Maueranker, starr, Abstand 200 mm 18 18 20 20 20 22 24 24 26 26
Rückenschutzbügel, Ø 700 mm 8 9 9 10 11 11 12 13 13 14
Rückenschutzstrebe, 3000 mm lang 19 21 23 24 24 28 28 28 31 33
Rückenschutzbügel versetzte Ausführung 2 2 2 2 2 2 2 2 2 2
Umsteigeplattform 1 1 1 1 1 1 1 1 1 1
Steigleiternverbinder 4 6 6 6 6 6 6 8 8 8
Aluminium eloxiert
Artikelnummer 500130 500135 500140 500145 500150 500155 500160 500165 500170 500175
Aluminium blank
Artikelnummer 510130 510135 510140 510145 510150 510155 510160 510165 510170 510175
Stahl verzinkt
Artikelnummer 520130 520135 520140 520145 520150 520155 520160 520165 520170 520175
Edelstahl (1,4571)
Artikelnummer 530130 530135 530140 530145 530150 530155 530160 530165 530170 530175



ab maximal 10 m Steighöhe
bei Personengruppe 2) - die maximale Höhe der einzelnen Leiternabschnitte beträgt 6 m
Steighöhe bis (m) 10,92 11,76 13,16 14,00 15,12 15,96 16,80 17,64 18,76
Leiternlänge (m) inkl. Ausstiegsholm 12,12 12,96 14,36 15,20 16,32 17,16 18,00 18,84 19,96
Leiternteil 1,96m 1 1 1 1 2 1 1 1 1
Leiternteil 2,80m 4 3 3 2 3 4 3 6 2
Leiternteil 3,64m - 1 2 3 2 2 3 1 5
Ausstiegsholm, einseitig 2 2 2 2 2 2 2 2 2
Maueranker, starr, Abstand 200 mm 18 18 26 26 28 28 28 30 36
Rückenschutzbügel, Ø 700 mm 8 9 10 11 11 12 13 14 15
Rückenschutzstrebe, 3000 mm lang 19 24 26 26 31 31 31 31 39
Rückenschutzbügel versetzte Ausführung 2 2 4 4 4 4 4 4 6
Umsteigeplattform 1 1 2 2 2 2 2 2 3
Steigleiternverbinder 6 6 6 6 8 8 8 10 8
Aluminium eloxiert
Artikelnummer 500230 500235 500240 500245 500250 500255 500260 500265 500270
Aluminium blank
Artikelnummer 510230 510235 510240 510245 510250 510255 510260 510265 510270
Stahl verzinkt
Artikelnummer 520230 520235 520240 520245 520250 520255 520260 520265 520270
Edelstahl
Artikelnummer 530230 530235 530240 530245 530250 530255 530260 530265 530270

auch in Varianten erhältlich:

Leiterlänge 18,00 m
Steighöhe 16,80 m
Teilbarkeit 1x
Trittform Sprossen
Kategorie Steigleiter
Material Stahl verzinkt
Hersteller Munk
